Industrielle Bildverarbeitung zur Gewindeprüfung an einer Elektrode

Aufgabenstellung

Eine Gewindeprüfung muß die vollständige Ausprägung von Gewinden nach dem Umspritzen einer metallischen Elektrode am Fertigteil mit einem industriellen Bildverarbeitungssystem sicherstellen. Die Teile werden von einem Handling aus der Spritzgießmaschine entnommen. An jedem Bauteil sind jeweils drei Gewinde zu prüfen.

Unsere Lösung

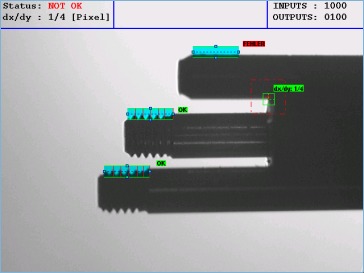

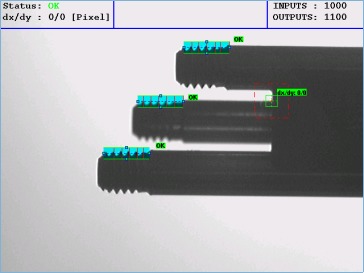

Die fertigen Spritzteile werden vom Handling vor einer Kamera verfahren und aus der Bewegung im geblitzten Durchlicht erfasst. Das industrielle Bildverarbeitungssystem kompensiert Positionierungsfehler durch eine Konturnachführung. Die Gewindeprüfung erfolgt durch das Zählen der Gewindegänge an allen drei Gewinden. Fehlteile werden durch die Gewindeprüfung sicher erkannt und vom Linearroboter über eine Ausschußrutsche ausgeschleust. Gutteile werden auf einem Entnahmeband abgelegt.
